热电联产项目所用采暖直连加压机组，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。按本技术规范书的要求，投标方提出合同采暖直连加压机组设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给招标方，由招标方确认。本项目采用电厂标识系统。投标方提供的技术资料（包括图纸）和设备的标识必须有电厂标识系统编码。投标方应按招标方提供的电厂标识系统编码原则和规定，提出相应供货设备及系统的电厂标识系统编码，其中包括所有供货范围内的供暖直连加压设备部件、元器件和箱柜等，并在所提供的图纸和设备上均标注出电厂标识系统编码符号。电厂标识系统编码采用GB/T50549-2010《电厂标识系统编码标准》，最终细则由设计院提供给投标方。
投标方对所提供的成套设备负有全部技术责任，包括分包和外购件。对于所有分包和外购件，投标方按技术规范书要求可自行推荐与技术规范书中指定的同等品牌外购件，未给出品牌要求的外购件，投标商应提供优质品牌，均需招标方确认。投标方选择质量可靠，性价比较高的品牌价格计入总价。
电源参数
交流电源供电电压：三相四线制380V，50Hz.
200kW以下的馈线负荷采用380/220V额定电压供电。
投标方设备如需要其它电源，须由投标方自行解决。
电源：AC380/220V.
直流电源供电电压：220V.
采用采暖直连加压机组将其系统划分为高区和低区，以保证高区不汽化，低区不超压。
设备本体（包括外购件）的设计、制造、检验、测试和包装等，应包括但不局限于下列的有关标准和规范：
GB/T 191 包装储运图示标志
GB/T 699 优质碳素结构钢
GB/T 710 优质碳素结构钢热轧薄钢板和钢带
GB 755 旋转电机 定额和性能
GB/T 1032 三相异步电动机试验方法
GB 1446 纤维增强塑料性能试验方法总则
GB/T 1449 纤维增强塑料弯曲性能试验方法
GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差
GB/T 3214 水泵流量的测定方法
GB/T 3216 回转动力泵水力性能验收试验1级和2级
GB/T 3280 不锈钢钢冷轧钢板和钢带
GB 4208 外壳防护等级（IP代码）
GB/T 4272 设备及管道绝热技术通则
GB 5171 小功率电动机通用技术条件
GB/T 5656 离心泵 技术条件（Ⅱ类）
GB 6388 运输包装收发货标志
GB/T 8237 玻璃纤维增强塑料（玻璃钢）用液体不饱和聚脂树脂
GB 8624 建筑材料及制品燃烧性能分级
GB/T 8626 建筑材料可燃性试验方法
GB/T 8625 建筑材料难燃性试验方法
GB/T 8924 纤维增强塑料燃烧性能试验方法 氧指数法
GB/T 9239.1 机械振动 恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验
GB/T 9239.2 机械振动恒态(刚性)转子平衡品质要求 第2部分:平衡误差
GBT4272 设备及管道绝热技术通则
GB 12158 防静电事故通用导则
GB/T 13306 标牌
GB/T 13384 机电产品包装通用技术条件
GB 14711 中小型旋转电机安全要求
GB/T 18149 离心泵、混流泵和轴流泵水力性能试验规范 精密级
GB 18613 中小型三相异步电动机能效限定值及能效等级
GB/T 20285 材料产烟毒性危险分级
GB 19762 清水离心泵能效限定值及节能评价值
GB 50009 建筑结构荷载规范
JB/T 5777.2 电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件
JB/T 8097 泵的振动测量与评价方法
JB/T 10391 Y系列(IP44)三相异步电动机 技术条件(机座号80～355)
JB/T 10447 Y3系列（IP55）三相异步电动机技术条件（机座号63-355）
采暖直连加压机组的设计、制造和安装，应保证在设备允许的使用条件中能够安全、可靠连续地运行。机组必须具有可靠的压力供水、回水压力自动控制系统，确保闭式采暖系统中高区供暖压力，同时确保低区供暖管网不超过规定压力，高区系统和低区系统的压力在任何情况下都互不影响。
采暖直连加压机组必须确保高层区、低层区供暖温度相同，可按招标方提供的热负荷实现供暖系统水力平衡，达到国家规定的采暖标准。
采暖直连加压机组在正常运行、停机或突然断电等现象发生时，应保证管道中不出现气阻、倒流、水锤、压力振荡等危及管网安全的现象。
采暖直连加压机组整体设备应实现全自动控制，无需人员值守，该系统所有设备，由就地控制柜完成联锁、控制功能，不进入DCS控制系统。满足智能控制、自动水泵切换、自动报警、故障自动停机保护、来电自启动等功能。
采暖直连加压机组整体设备应安装在同一底座上。
每台加压泵入口设置Y型过滤器，过滤器安装在加压泵入口阀门后，方便检修时隔离。
所有阀门必须为铸钢材质，不接受铸铁阀门。
随设备提供的仪表和控制设备符合国际标准，且规格齐全，就地仪表和控制设备的选择符合监视控制系统的要求。不得选用国家宣布的淘汰产品。
阻断器的技术要求
阻断器设计与制造应符合相关专业标准。
阻断器应由不易腐蚀、不易结垢材料制成。
阻断器必须进行水压试验，承受1.25倍设计压力，30分钟试验后，设备应无渗漏、无可见变形，试验过程中无异常声响。
阻断其表面不应有划痕、凹痕，焊缝应打磨平整，表面应做防腐处理。
阻断器必须保证密封性良好，能够在潮湿环境中稳定运行。
过滤器的技术要求
（1）过滤器的制造应符合JB/T2932的规定。
（2）过滤器内部应有防止反冲洗过程中滤料流失的装置。
（3）制造过滤器所有的材料应符合GB/T700、GB/T709、GB/T1220和GB/T4237的规定。
电动机的轴承采用滚动轴承，轴承采用优质、耐磨的进口产品（瑞典SKF、德国FAG、英国CAE、日本NSK，并提供产地证明），结构密封，能隔绝污物和水，并不使润滑剂进入线圈，轴承冷却方式为自然风冷冷却方式。
随机配套控制箱、电气元器件按以下要求：所有就地控制柜柜体均采用碳钢板材质，厚度不小于2.5mm，防护等级不低于IP54，箱体设密封门，显示、操作设备安装于箱柜内，各种电气元件安装标识牌。整体制作和安装工艺精致美观。柜内二次接线整齐，元件布置、接线的有效空间便于设备维护检修，并符合DL/T5136-2001<火力发电厂、变电所二次接线设计技术规定>的要求。所有控制柜和端子箱外观尺寸、电气元件布置、安装高度须便于进行就地操作和维护。
随机配套电控箱(柜)内所配电气控制元件选型按如下要求：切换控制把手、指示灯、按钮、塑壳断路器、微断开关、接触器、热继电器；合、跳闸继电器全部采用施耐德系列；对外输出控制回路接点容量应满足220V、5A。箱(柜)内塑壳接触器选择应能承受50KA短路耐受电流要求。指示灯、按钮选型应为eao系列产品；接线端子为魏德米勒产品。
电控箱(柜)的结构，电器安装，电路的布置必须安全可靠，操作方便，维修容易。电控(柜)内的裸露带电导体之间和带电导体对地的电气间隙不小于20mm。
就地电控箱(柜)内的断路器或接触器、继电器等，除了箱(柜)内接线已经使用的接点，所有接线未使用的备用接点应引接至端子排上，以供现场可能的接线修改使用。
控制方式
本柜控制：在变频调速控制柜上安装控制门板。
集中控制：变频装置能接受机组分散控制系统 DCS 的控制指令，并反馈变频装置的主要状态信号和故障报警信号。变频装置同DCS接口采用硬接线方式。
变频调速装置应提供下列输入、输出信号（但不限于）：
1）输入信号：
启动/停止、切换信号；
复位信号；
速度给定信号 4-20mADC。
2）输出信号：
准备就绪、传动运行、传动报警、传动故障、设备自身故障和L/R位置；
速度反馈 4-20mADC
电流反馈 4-20mADC
电机冷却风机控制无源触点
动力电缆采用ZRC-YJY-1kV阻燃电缆，控制电缆选用ZRC-KVVP2。卖方提供动力电缆最小截面不小于4mm2。动力电缆截面按1.6倍额定电流选配，截面超过6 mm2的电缆应为铜绞线电缆。电缆品牌采用：买方有权对卖方成套供货电缆进行第三方质量检测，如电缆质量不满足国家相关标准，买方有权退回该批次电缆，并对导致的工期延误等损失提起索赔。
电力电缆的接线应牢固，安装满足《电气装置安装工程电缆线路施工及验收规范》（GB50168）最新版本的要求，并有防止接触面氧化的措施。控制电缆的安装接线满足《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171）最新版本的要求。
所有电缆的标识牌要统一规格，至少包括电缆编号、电缆型号、起始点、终止点等信息，标识牌不接受手写的形式，标识牌应该与电缆一一对应。
气体防爆：隔爆型Exd II CT6，本安型Ex ia IICT6；
粉尘防爆：Ex iaD 20 T80℃、DIP tD A21 T80℃；
所有材料及零部件(或元器件)应具有出厂检验的合格证书，应符合有关规范的要求，且应是新的和优质的，并能满足当地环境条件的要求。所使用的零部件应有良好的互换性。
压力表技术要求
1.1 压力表，包括敏感元件、表壳、表盘、玻璃盖及指针，作为就地被测介质压力的指示，应选用不锈钢压力表壳，材质不低于304SS。
1.2 压力表壳应为整体，在敏感元件损坏时，流体不致冲入表盘内。表盘直径150mm。气动控制设备的空气过滤器、定位器上的压力指示表尺寸不在此范围内。
1.3 精度等级：不低于1.6级；防护等级不低于IP65。
1.4 就地压力表应设置在容易观察的位置，或成组安装在就地表盘上。压力表应有防湿和防尘护罩。压力表采用不锈钢型。在振动很大的场所提供防振型压力表；易腐蚀的场合使用防腐压力表。压力表能够耐受相当于最大压力150%的超限压力而不影响校准精度和性能。
1.5 连接尺寸：除非特殊指明，一般为底部M20×1.5。
双金属温度计技术要求
2.1 双金属温度计应为万向型可抽芯式，敏感元件应为双金属式结构，表盘材质304SS，温度计外保护套管材质至少为 316SS。在振动很大的场所提供防振型温度表。易腐蚀的场合使用防腐温度表。
2.2 双金属温度计应由敏感元件、套管、表壳、刻度盘、玻璃罩和指针组成，用作工质温度的就地显装置，振动大的部位采用防震式温度计。 热工设备分包品牌要求如下： 序号 名称 产地及产商 备 注 1 进口电动执行机构（调节型智能一体化） 英国Rotork IQ（罗托克） 德国EMG 瑞士ABB 2 进口电动执行机构（开关型智能一体化） 英国Rotork IQ（若托克） 德国EMG 瑞士ABB 3 进口气动执行机构（气缸） 美国FISHER（费希尔、菲舍） 瑞士ABB 意大利STI CCI.KK 美国MASONEILAN（梅索尼兰） 德国HORA（霍拉） 箱体式执行机构 4 进口气动执行机构（定位器） 美国MASONEILAN（梅索尼兰） 美国FISHER 瑞士ABB 5 国产电动执行机构 扬州电力设备修造厂 天津奥美 上海自动化仪表股份有限公司十一厂 苏州博睿 6 国产气动执行机构 天津奥美 重庆川仪自动化股份有限公司 宝曼仪表（烟台）有限公司 7 智能压力/差压变送器（HART协议）（主机） 美国Rosemount3051C（罗斯蒙特） 瑞士ABB st2600 日本EJA EJX 8 压力/差压/温度/液位等逻辑开关 美国 SOR 日本 太平 日本 长野 9 热电偶热电阻 重庆川仪自动化股份公司 安徽天康（集团）股份公司 蓝德能源科技股份公司 江苏红光仪表厂有限公司 316L材质，φ6及以上 10 双金属温度计、压力表 上海自动化仪表有限公司 安徽天康（集团）股份公司 蓝德能源科技股份公司 11 端子排 魏德米勒电联接（上海）有限公司 南京菲尼克斯电气公司 伊顿(中国)投资有限公司 万可电子（天津）有限公司 12 进口仪表阀、工艺阀 英国DuBlok 美国HEX 荷兰BAF 美国PARKER 英国SAFELOK 美国BUTECH 美国CIR-LOK 13 国产仪表阀 安徽天康（集团）股份公司 蓝德能源科技股份公司 上海自动化仪表有限公司 江苏中泰仪表阀门公司 14 塑壳断路器、继电器、接触器、电源开关、按钮、选择开关、指示灯等 施耐德电气有限公司 西门子股份公司 ABB开关有限公司 15 热工控制电缆 热工补偿导线 四川明星电缆股份公司 江苏上上电缆集团公司 远东电缆有限公司 上海胜华电缆集团公司 安徽绿宝电缆电缆公司 宝胜科技创新股份公司 京仪股份有限公司 河北永益线缆有限公司 天亿电气有限公司 河北瑞安达电缆有限公司

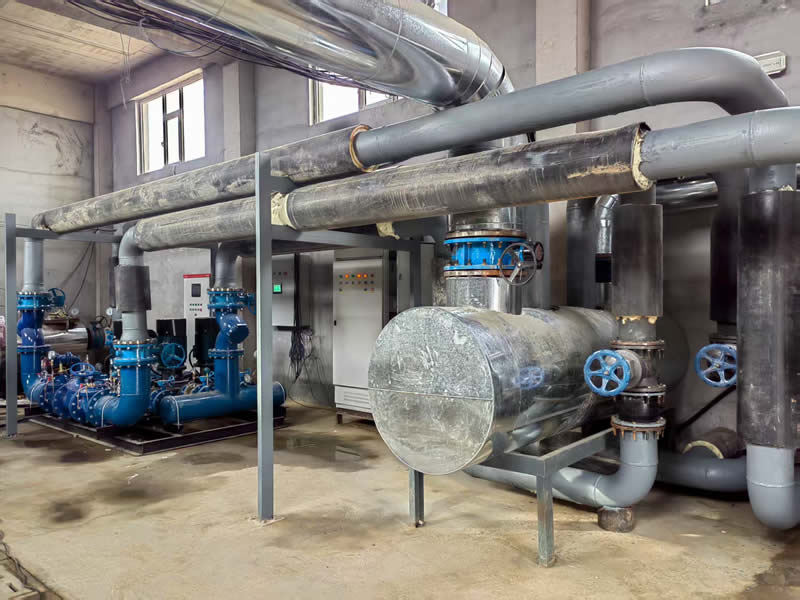

采暖直连加压机组应包括（但不限于）：阻断器、阻断器进出口阀门、加压泵、加压泵进出口阀门、除污器、控制柜、仪表、电缆等。
