直连供暖装置
1工作原理
原有低区供暖热网定压大小不变、运行参数、运行方式等全维持不变的情况下，仅在高楼引入口增设一个由微机控制的增压泵，将低区网的供水加压，送至高层建筑的散热器放热后，高压回水则进入断流器促进其膜流形成、进行减压断流。然后再进入阻旋器“复原”。通过有压流-无压流-有压流，这样一个逆变过程就使得高压流体平稳过渡到了低压流体。从而实现了高低层建筑直连并网供暖。具体运行过程是：加压泵开启时，设在加压泵出口的驱动管将阻断器下部活塞打开，高区采暖回水进入阻断器，减压、排气后回水流入低区热网。加压泵停泵时，设在加压泵吸入端的驱动管的压力大于加压泵出口驱动管的压力，使阻断器上部活塞关闭，将系统回水隔断不进入阻断器，使高区回水与低区切断。使低区供暖系统永不超压。
高区采暖系统的加压泵与低压采暖系统循环水泵设有连锁装置，两泵应同时启动或停止，否则设备将不能正常工作。
2装置组成

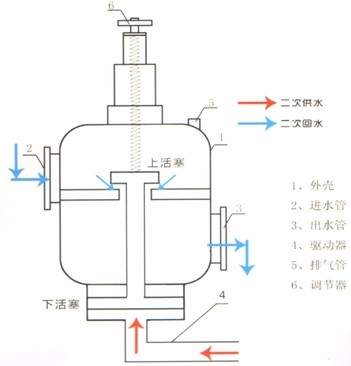

供暖系统直连装置是由阻断器、加压泵、驱动管等组曾，其在供暖系统的连接如1所示。
3直连装置的应用及安装

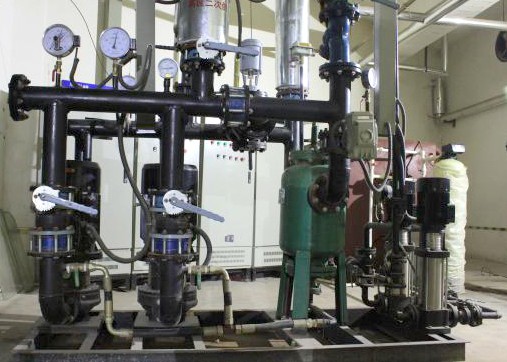

直连装置的应用范围适用于垂直单、双管采暖系统，水平单、双管串联系统，也同样适合于分户热计量系统。由阻断器为主要部件组成的加压机组可安装在建筑物地下室或首层。具有安装方便、运行稳定、操作简单等优点。
4设备选型
4.1加压泵的选择
a.加压泵的扬程：（m）Hj-水泵至系统顶部的几何高度，mHn-室内系统的阻力损失，mHw-热网供水在泵位置的动力头高度，mHa-安全量，mb.加压泵的流量（m3/h）K-附加系数，可取1.1Q-高区系统的热负荷，Wt1-供水温度℃t2-回水温度℃-供水密度kg/m3

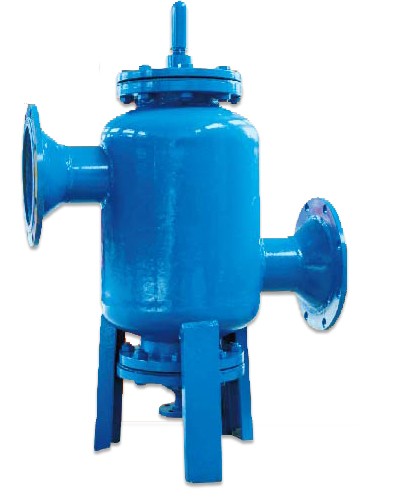

4.2阻断器的选择
加压泵、除污器、阻断器、微机控制柜以及相关仪器仪表和阀门等装配完毕，阻断器选型时刻根据高区系统的水流量的高区相对高度确定即可。
通过安全性、环保、节能以及运行管理方面简单介绍集中供热的优点，方便用户选择供暖形式和了解集中供暖的好处。
直连供暖技术使得高层建筑采暖设计简化、安装方便、工程造价大大降低，此外少用电、少烧煤的意义远不止于省钱，更重要的是，为人类节省了不可再生的能源，并从根本上减轻了大气污染。可见，其经济效益和社会效益相当可观。在高层建筑采暖系统中有广泛的应用前景。
