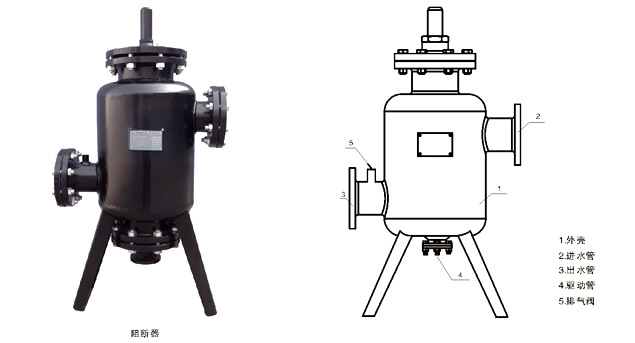

阻断器 —— 高层直连供暖机组的二代三型（减压装置），阻断器还有二代一型、二代二型等，基本上现在的高层直连供暖机组中已经不用断流器和阻旋器了。
双关断，防偷开，变流量。
系统巧妙地利用止回阀前端的压力差、大小活塞的面积差以及压力传递的时间差所形成的作用力为动力，即同优先代产品一样，完全利用水力自身特性来实现水流顺向的开与关并同时进行减压排气。它不仅克服了借助于减压阀进行减压、关断的缺陷，更不仅仅是简单地由2个罐合为1个罐，而是发生了质的变化——即由开式系统过渡到了
闭式系统，有效地解决了优先代高层建筑直连供暖系统不能用于除氧系统上的问题。本系统由加压泵、高压驱动水管、止回阀、高区散热器、阻断器等组成。主要用于闭式供暖系统、地面高差大的山区以及不便于设置断流器、阻旋器的场合。
带阻断器的直连机组主要配件有加压泵、除污器、阻断器、微机控制柜以及相关仪器、仪表、阀门等
阻断器选型时，可根据高区系统流量及高区相对高度按阻断器图谱确定。阻断器的左、右进出水管与高区系统总回水管口径相同，驱动管均为DN25钢管。
注意事项
★工程设计中注意将阻断器设在就近便于引接驱动水管的地方。
★高区系统水利平衡计算时，可按现行规范进行，系统循环压力控制在10-40kpa。
★本技术仅适于正常而合乎规范的采暖系统。对于系统自身水力不平衡引起的水力失调、局部不热均不属于本技术负责范畴。
阻断器选择

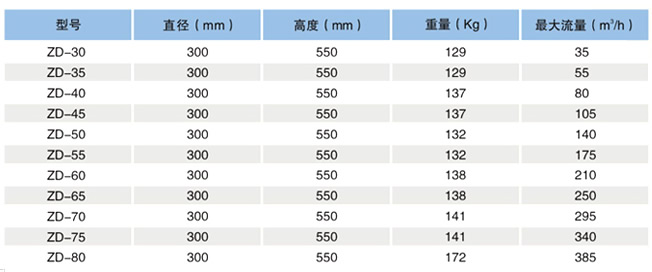

阻断器系列表
不借用减压阀。
百余次试验及大量工程实用证明，第二代产品运行稳定、动作可靠且具有构造简单、封闭严密、坚固耐用、调节容易、不易堵塞等优点，其可操作性相对优先代产品而言堪称“傻瓜型”。
本技术不仅适用于高层建筑直连供暖系统，而且也同样适用于中央空调水系统、热水供应系统以及其它所有液体循环系统；同理，设有阻断器的高区供暖系统不仅适用于垂直单双管系统、水平单双管系统，而且也同样适用于分户热计量系统等所有室内供暖系统。
主要优点
适用于所有闭式供暖系统以及变流量系统，密闭可靠、不易堵塞、运行稳定；适用于山区高差大的系统并网改造。设计简单、安装位置灵活，占地少、改造动作小；用于新建，统筹规划可减少锅炉或热交换器及其所占据的建筑面积，降低外管网工程造价，节资、节能效益显著；微机变频调控，双重监视、监控，自保护、自启动及超压告警，实现全自动无人控制。
带有断流器、阻旋器的优先代直连供暖机组运行基本原理与流程
该技术是利用现有低区供暖管网直连供暖的方法。在原有低区供暖管网定压大小不变、运行参数、运行方式就保持不改变的前提下，在高楼引入口增设一个由微机控制的增压泵，将低区管网的供水加压送至高层的散热器放热后，高压回水进入断流器促进其膜流形成，进行减压断流，然后再进入阻旋器“复原”。通过有压流→无压流→再到有压流，这样一个逆变的过程，就使得高压流体平稳“过渡”到了低压流体。从而实现高层建筑与低层建筑直连并网供暖。
断流器 —— 高层直连供暖机组优先代产品减压装置的配件，需与阻旋器配合使用
断流器按进水口管径确定型号。选用时可给出出水口管径尺寸（通常进出口管径相同），应保证出水口流速≤0.6m/s。考虑同网大流量现象、分户计量变流量、水力平衡和施工变更等因素，宜适度加大回水管径。

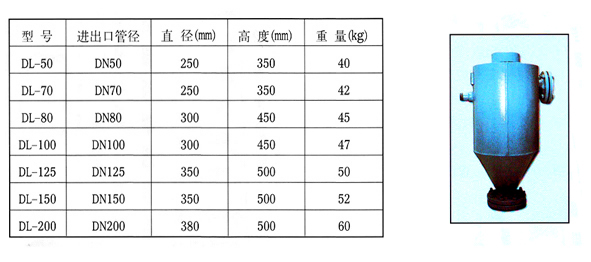

断流器（见右图）通常设在系统的高点。
断流器规格尺寸表
阻旋器 —— 高层直连供暖机组产品减压装置的配件，需与断流器配合使用
阻旋器按进、出水口管径确定型号（进出口管径相同）。设计选用中，将其串联在回水管上，设置标高通常在外管网回水动水头线下2m处。

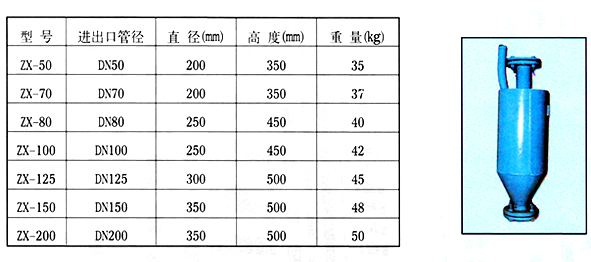

阻旋器（见右图）应垂直安装。连通管（均为DN40）与立管一道引至断流器。
阻旋器规格尺寸表
减压阀适用于直连供暖机组的任何型号:
该阀由主阀及外装控制导阀组成。主要安装于建筑物被保护给水系统的旁路中，保障主阀上游供水区的压力，当给水管中压力超过泄压阀设定压力时，泄压阀开启，防止管线及设备因超压而损坏。该阀主要用于高层建筑消防测试循环系统的泄压，是弹簧式安全阀的升级换代产品。
性能特点:
◆结构新颖合理、合理运用液压原理控制论 ◆灵敏度高、安全泄压 ◆阀瓣快开慢闭、无水锤冲击 ◆运行平稳、无噪声 ◆使用寿命时间长
安装要求:
◆在泄压／持压阀前必须安装过滤器。
◆调节时导阀上的螺杆应退出，启动水泵让水由泄压阀泄出，逐渐拧入调节螺杆，使压力逐步升高。一直到所需设定的压力为止。调定后拧紧锁紧螺母。
结构尺寸:
|
DN(mm) |
L(mm) |
H(mm) |
H(mm) |
(KG) |
|
50 |
234 |
98 |
320 |
18 |
|
65 |
240 |
115 |
410 |
22 |
|
80 |
285 |
131 |
430 |
30 |
|
100 |
325 |
145 |
480 |
55 |
|
125 |
345 |
160 |
535 |
70 |
|
150 |
395 |
185 |
600 |
80 |
|
200 |
470 |
160 |
675 |
110 |
|
250 |
575 |
180 |
720 |
210 |
|
300 |
640 |
200 |
820 |
300 |
|
350 |
645 |
225 |
860 |
380 |
|
400 |
970 |
750 |
950 |
350 |
带有减压阀组的高层直连供暖机组组要有：加压泵、变频柜、电池阀、过滤器、止回阀、防水锤等组成，故障率低，经济实用！
